剪叉式液壓升降臺結構簡圖講解和圖解

剪叉式液壓升降臺是一種常用的升降設備，主要用于貨物的升降和搬運,。剪叉式液壓升降臺結構簡圖顯示它采用了剪叉式結構,，通過液壓系統提供動力，能夠?qū)崿F(xiàn)平穩,、高效的升降操作,。
一、剪叉式液壓升降臺結構簡圖講解
剪叉式液壓升降臺主要由剪叉臂,、液壓缸,、液壓系統和控制系統等組成。接下來就剪叉式液壓升降臺的結構簡圖進行講解,。
1,、剪叉臂是升降臺的主要承載部件，由兩個平行的剪叉臂組成,。每個剪叉臂由多個連接桿件組成,，連接桿件之間通過鉸鏈連接，使得剪叉臂能夠在垂直方向上伸縮,。剪叉臂的下部連接有一個平臺,，用于承載貨物或人員。
2,、液壓缸是升降臺的動力源,，通過液壓系統提供的液壓力來推動剪叉臂的伸縮。液壓缸位于剪叉臂的內部,，與剪叉臂通過銷軸連接,。當液壓缸收縮時，液壓力將推動剪叉臂向上伸展,；當液壓缸伸展時,，液壓力將使剪叉臂向下收縮。
3、液壓系統是升降臺的控制中心,，包括液壓油箱,、液壓泵、液壓管路和液壓閥等,。液壓泵將液壓油從油箱中抽取,，并通過液壓管路輸送到液壓缸中，從而產生液壓力,。液壓閥用于控制液壓油的流動和壓力,，實現升降臺的升降運動。
4,、控制系統用于控制升降臺的運行,，包括控制面板、電氣元件和傳感器等,。通過控制面板上的按鈕或開關,，可以控制升降臺的升降運動。電氣元件用于將控制信號轉化為電氣信號,，從而控制液壓系統的運行,。傳感器用于監測升降臺的運行狀態，如高度,、重量等,。
小結：剪叉式液壓升降臺的結構簡圖講解如上所示。通過液壓力的作用,，剪叉臂可以在垂直方向上進行伸縮,，實現貨物或人員的升降運動?？刂葡到y(tǒng)可以方便地控制升降臺的運行,，使其在工業生產、物流倉儲等領域發揮重要作用,。

二,、剪叉式液壓升降臺結構簡圖圖解

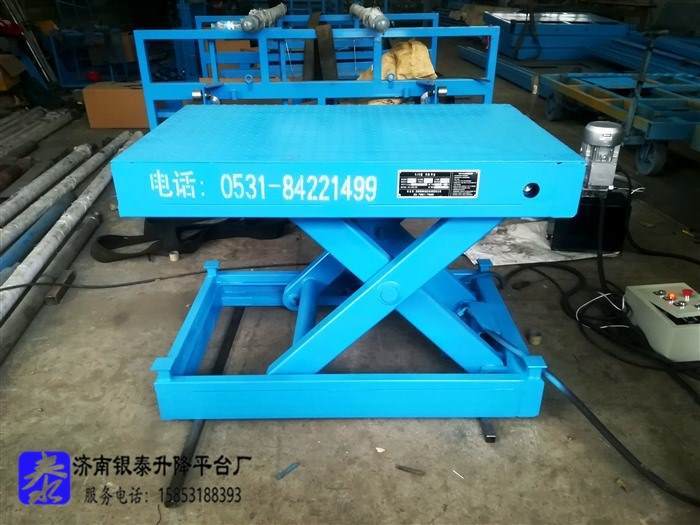

剪叉式液壓升降臺的結構簡圖如下所示：
剪叉式液壓升降臺的主要部件包括：液壓缸、液壓泵,、液壓管路,、液壓控制閥、剪叉臂,、工作臺面等,。以下內容是剪叉式液壓升降臺結構簡圖圖解：
1、液壓缸是剪叉式液壓升降臺的核心部件,，通過液壓泵提供的壓力將液壓油送入液壓缸,，使活塞向上或向下運動,，從而實現升降功能。
2,、 液壓泵是提供液壓能量的裝置,，通過驅動電機帶動泵的轉動,，將液壓油從油箱吸入并通過液壓管路送入液壓缸,。
3、液壓管路連接液壓泵,、液壓控制閥和液壓缸,，起到輸送液壓油的作用。
4,、 液壓控制閥用于控制液壓油的流向和壓力,，通過控制閥的開關來控制液壓升降臺的運動。
5,、剪叉臂是連接工作臺面和液壓缸的部件,，通過剪叉臂的伸縮來實現工作臺面的升降。
6,、工作臺面是液壓升降臺上用于放置物體的平臺,，可以根據需要進行升降調節。
剪叉式液壓升降臺的工作原理是：當液壓泵提供液壓油進入液壓缸時,，液壓油的壓力作用在活塞上,，從而使得剪刀臂伸縮，進而帶動工作臺面的升降,。通過控制液壓控制閥的開關,，可以實現液壓升降臺的升降速度和停止位置的控制。
通過剪叉式液壓升降臺的結構簡圖圖解,，我們可以清楚地了解其組成部件和工作原理,，進而更好地理解和應用這種升降設備。
三,、使用注意事項
在使用剪叉式液壓升降臺時,，需要注意以下幾點：
1、確保升降臺的負載不超過額定承載能力,，以避免發生意外事故,。
2、定期檢查液壓系統的工作狀態,，確保液壓油的清潔和正常流動,。
3、注意升降臺的穩定性,，避免在升降過程中發生晃動或傾斜,。
4,、嚴禁在升降臺上進行超出設計范圍的操作，以免造成設備損壞或人員傷害,。
本文總結：
通過剪叉式液壓升降臺結構簡圖的講解和結構簡圖圖解,，我們了解到了剪叉式液壓升降臺的工作原理和結構特點。剪叉式液壓升降臺的結構簡單,、可靠,，具有承載能力大、升降高度可調節,、操作平穩等特點,。它廣泛應用于物流、倉儲,、車間等領域,，提高了貨物的搬運效率，減少了人力勞動的強度,。我們?cè)谑褂眠^程中要注意安全操作,，確保升降臺的正常運行。
