圖解剪叉式升降機結構

在當今高速發展的現代工業和商業領域中，剪叉式升降機以其獨特而卓越的結構設計和出色的性能表現，已然成為了不可或缺的關鍵重要設備。它就像是一位默默奉獻的工作伙伴，在各個場景中發揮著巨大的作用。

一、剪叉式升降機的整體結構

剪叉式升降機主要由底座、剪叉臂、平臺、液壓系統和控制系統等多個重要部分精妙地組成。從外觀上看，它呈現出一種穩重而堅實的姿態，仿佛在向人們宣告著它的可靠與耐用。

圖1 ：圖解剪叉式升降機結構-整體外觀圖

當我們仔細觀察這臺設備時，可以清晰地看到其各個組成部分之間的緊密配合與協調運作。底座作為整個升降機的基礎支撐部分，就如同大廈的基石一般，承擔著巨大的重量和壓力。它通常由高強度的鋼材精心制成，這種鋼材經過嚴格的挑選和加工，具有足夠的穩定性和強大的承載能力，能夠確保在各種復雜的工作環境下都能穩穩地支撐起整個設備。底座上安裝有液壓泵站和電控箱等關鍵設備，這些設備就像是升降機的心臟和大腦，為其提供動力和控制指令。

二、底座

底座是剪叉式升降機的基礎部分，其重要性不言而喻。它通常由堅固耐用的高強度鋼材打造而成，這種鋼材不僅具有極高的強度，還具備出色的耐腐蝕性能，能夠在各種惡劣的環境條件下長期穩定地工作。底座的設計經過了精心的計算和優化，確保其能夠承受設備在運行過程中所產生的各種力和壓力。

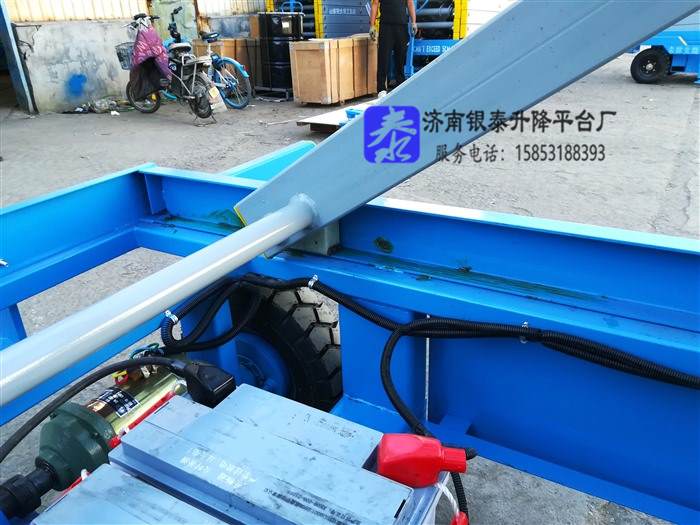

圖2 ：圖解剪叉式升降機結構-底座的特寫圖

液壓泵站是底座上的核心設備之一，它通過電動機的驅動，將液壓油加壓后輸送到各個液壓缸中，從而為升降機的上升和下降提供強大的動力。電控箱則負責對整個設備的運行進行控制和監測，它里面安裝了各種先進的電子元件和控制系統，能夠?qū)崿F(xiàn)對升降機的精確操作和安全保護。

三、剪叉臂

剪叉臂是剪叉式升降機的核心部件，它由多組交叉連接的臂桿組成，就像是一組精心設計的機械骨骼，支撐著整個平臺的升降運動。這些臂桿通常采用高強度鋼材制造，經過精密的加工和焊接工藝，確保其結構牢固、穩定可靠。每一組臂桿之間的連接都經過了嚴格的設計和測試，能夠承受巨大的壓力和拉力，保證在升降機運行過程中不會出現松動或變形的情況。

圖3 ：圖解剪叉式升降機結構-剪叉臂的特寫圖

當液壓系統提供動力時，剪叉臂會通過巧妙的機械原理展開或收縮，從而帶動平臺上升或下降。這種設計使得升降機能夠在垂直方向上實現平穩而高效的升降運動，滿足不同高度的工作需求。

四、平臺

平臺是剪叉式升降機的工作部分，它就像是一個多功能的工作舞臺，為人員和貨物提供了一個安全而穩定的操作空間。平臺通常由防滑鋼板精心制成，這種鋼板具有良好的防滑性能和足夠的強度，能夠確保人員和貨物在平臺上不會出現滑倒或損壞的情況。平臺的邊緣通常會安裝防護欄和門等設備，這些設備就像是一道堅固的安全屏障，能夠有效地防止人員和貨物的意外墜落，確保升降機的運行安全可靠。

圖4：圖解剪叉式升降機結構-平臺的特寫圖

防護欄通常由高強度的鋼材制成，具有足夠的高度和強度，能夠有效地阻擋人員和貨物的意外掉落。門則通常采用滑動或鉸鏈?zhǔn)皆O(shè)計，方便人員和貨物的進出，同時也能夠在關閉時提供良好的安全保護。

五、液壓系統

液壓系統是剪叉式升降機的動力部分，它就像是設備的動力心臟，為升降機的運行提供了強大的動力支持。液壓系統由液壓泵站、液壓缸、油管等多個重要組成部分組成。

液壓泵站通過電動機的驅動，將液壓油加壓后輸送到各個液壓缸中。這個過程就像是給設備注入了強大的動力源泉，使得液壓缸能夠產生巨大的推力和拉力。液壓缸是液壓系統的執行部件，它通過接收液壓泵站輸送來的高壓油，推動剪叉臂展開或收縮，從而實現平臺的上升和下降。油管則負責將液壓油從液壓泵站輸送到各個液壓缸中，它就像是設備的血管一樣，確保液壓油能夠順暢地流動。

圖5：圖解剪叉式升降機結構-液壓系統的示意圖

液壓系統的設計通常采用先進的技術和優質的材料，確保其性能穩定、可靠。例如，液壓泵站通常會采用高效的電動機和優質的液壓泵，能夠提供強大而穩定的動力輸出。液壓缸則通常會采用高強度的鋼材制造，經過精密的加工和密封處理，確保其能夠承受巨大的壓力而不會出現泄漏的情況。油管也會采用高質量的耐壓材料制作，確保在高壓下不會出現破裂或泄漏的情況。

六、控制系統

控制系統是剪叉式升降機的控制部分，它就像是設備的大腦，負責對整個設備的運行進行精確的控制和監測。控制系統由電控箱、按鈕、傳感器等多個組成部分組成。

電控箱里面安裝了各種先進的電子元件和控制系統，能夠?qū)崿F(xiàn)對升降機的上升、下降、停止等操作進行精確控制。按鈕則是操作人員與控制系統進行交互的接口，通過按下不同的按鈕，操作人員可以向控制系統發送各種操作指令。傳感器則負責對升降機的運行狀態進行監測，例如平臺的高度、負載情況、液壓系統的壓力等，這些信息會被傳感器實時傳輸?shù)娇刂葡到y(tǒng)中，控制系統會根據這些信息對升降機的運行進行調整和控制，確保其安全可靠地運行。

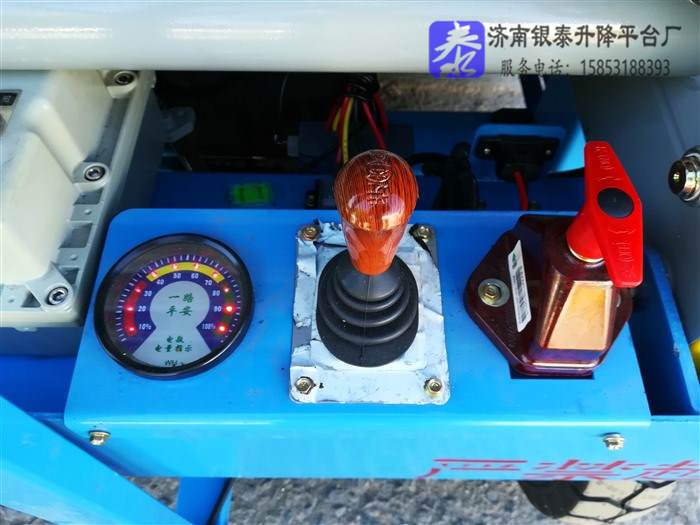

圖6：圖解剪叉式升降機結構-控制系統的示意圖

控制系統的設計通常采用先進的自動化技術和智能化控制，確保其操作簡便、安全可靠。例如，控制系統可以實現自動化的升降操作，操作人員只需要按下一個按鈕，升降機就可以自動上升或下降到指定的高度。控制系統還可以實現對升降機的負載進行自動監測和調整，如果負載超過了設備的額定負載，控制系統會自動停止升降機的運行，以確保設備的安全。

七、安全裝置

為了確保剪叉式升降機的安全運行，通常還會配備一些先進的安全裝置，如限位開關、過載保護、緊急制動等。這些安全裝置就像是設備的安全衛士，時刻守護著設備的運行安全。

限位開關是一種用于限制平臺上升和下降高度的安全裝置。當平臺上升或下降到指定的高度時，限位開關會自動觸發，停止升降機的運行，以防止平臺超出安全范圍。過載保護裝置則是一種用于防止設備超載運行的安全裝置。當設備的負載超過了額定負載時，過載保護裝置會自動觸發，停止升降機的運行，以防止設備因超載而損壞。緊急制動裝置則是一種用于在緊急情況下快速停止升降機運行的安全裝置。當出現緊急情況時，操作人員可以按下緊急制動按鈕，緊急制動裝置會立即觸發，停止升降機的運行，以確保人員和貨物的安全。

圖7：圖解剪叉式升降機結構-安全裝置的特寫圖

八、總結

通過以上詳細的圖解和介紹，我們可以清楚地了解到剪叉式升降機的結構組成和工作原理。剪叉式升降機以其高效、穩定、安全的特點，在現代工業和商業領域中發揮著重要的作用。無論是在工廠車間的貨物搬運、倉庫的存儲管理，還是在建筑施工、市政維護等領域，剪叉式升降機都能夠?yàn)槿藗兲峁└咝А踩纳到鉀Q方案。

如果您需要購買剪叉式升降機，不妨選擇一款結構合理、性能卓越、安全可靠的產品，以滿足您的工作需求。同時，在使用剪叉式升降機時，也要嚴格遵守操作規程，定期對設備進行維護和保養，確保設備的安全運行。讓我們一起攜手，共同推動剪叉式升降機行業的發展，為現代工業和商業的繁榮做出更大的貢獻。
