防爆式升降貨梯  百科

1,、防爆電氣設備的定義
在規定條件下不會引起周圍爆炸性環境點燃的電氣設備。防爆電氣設備主要指在危險場所,，易燃易爆場所,，可能發生爆炸的環境（如：可燃性氣體，粉塵環境,，煉油,、石化廠，加油站,、加氣站等） ,， 所使用的電氣設備。常用的防爆電氣設備主要分為防爆電機,、防爆變壓器,、防爆開關類設備和防爆燈具等。
防爆電氣設備主要用于煤炭,、石油及化工等含有易燃易爆氣體及粉塵的場所,。在爆炸危險環境使用的電氣設備，結構上應能防止由于在使用中產生火花,、電弧或危險溫度成為安裝地點爆炸性混合物的引燃源,。
2、防爆式升降貨梯的定義
在煤炭,、石油及化工等含有易燃易爆氣體及粉塵的場所如需要安裝升降貨梯,，用于樓層間輸送貨物。則這臺升降貨梯需要配置防爆電氣設備,，如防爆電機,、防爆開關等，以防設備在使用過程中產生火花而引發爆炸性事故,。裝配有防爆電氣設備的升降貨梯就是防爆式升降貨梯,。
3,、防爆電氣設備的類型
在啟動、運行和切斷過程中不致引燃周圍可燃介質的電氣裝置和設施,。防爆電氣設備類型有：
（1）防爆安全型 （標志A）,。在正常運行時不產生火花、 電弧或危險溫度,，可提高安全程度的電氣設備,。
（2）隔爆型 （標志B）。其結構為全封閉式,。即使在電氣 設備內部爆炸,，也不會傳爆引燃外部爆炸性氣體，從而排除 了著火爆炸的危險性,。隔爆電動機就是這種結構,。
（3）防爆充油型 （標志C）。將可能產主火花,、電弧或危 險溫度可能成為引火源的帶電部件浸入油中,，使外部可燃?xì)?體不產生著火爆炸的電氣設備。
（4）防爆通風充氣型 （標志F）,。在內部充入空氣或惰性 氣體,，并使其保持正壓，以阻止外部可燃性氣體進入內部的 電氣設備,。
（5）防爆安全火花型,。在電路系統中，正常情況產生的電 火花,，不致引燃爆炸性氣體的電氣設備,。該設備按最小引爆 電流分為Ⅰ 、Ⅱ,、Ⅲ級,。這種防爆電氣設備電流限制很小， 用于儀表和通訊,。
（6）防爆特殊型 （標志T）,。這種結構不屬于上述各類 型，而是采用其他防爆措施的電氣設備,。
4,、選型原則
防爆電氣設備的選型原則：
（1）防爆電氣設備 應根據爆炸危險區域的等級和爆炸危險物質的類別，級別,，組別選型,。
（2）在0級區域 只準許選用ia級本質安全型設備和其他特別為0級區域設計的電氣設備（特殊型）。
（3）氣體爆炸危險場所防爆電氣設備的選型按下表。
（4）粉塵爆炸危險場所防爆電氣設備的選型,，目前尚無定型產品，在確保安全的情況下,，暫由各主管部門自行選定,。
（5）煤礦井下和火炸藥工廠防爆電氣設備的選型由機械委和輕工、煤炭等部參照本規程,，并根據火炸藥和煙花爆竹的特性,，來確定電氣設備的選型。
5,、防爆等級
防爆等級分為三類
Ⅰ類：煤礦井下電氣設備,；
Ⅱ類：除煤礦、井下之外的所有其他爆炸性氣體環境用電氣設備,。
         Ⅱ類又可分為ⅡA,、ⅡB、ⅡC類,標志ⅡB的設備可適用于ⅡA設備的使用條件,；ⅡC可適用于ⅡA,、ⅡB的使用條件。
Ⅲ類：除煤礦以外的爆炸性粉塵環境電氣設備,。
ⅢA類：可燃性飛絮,；ⅢB類：非導電性粉塵；ⅢC類： 導電性粉塵,。
最高表面溫度：電氣設備在規定范圍內的最不利運行條件下工作時,，可能引起周圍爆炸性環境點燃的電氣設備任何部件所達到的最高溫度。最高表面溫度應低于可燃溫度,。
例如：防爆傳感器環境的爆炸性氣體的點燃溫度為100℃,，那么傳感器在最惡劣的工作狀態下，其任何部件的最高表面溫度應低于100℃,。
5,、防爆式升降貨梯常用的防爆電氣設備類型
防爆式升降貨梯一般采用防爆等級為ExdeIIBT4Gb的防爆電器，其中有防爆配電柜和防爆行程開關等,。當然,，不適合ExdeIIBT4Gb防爆等級的環境應改用其它防爆等級的電氣設備。

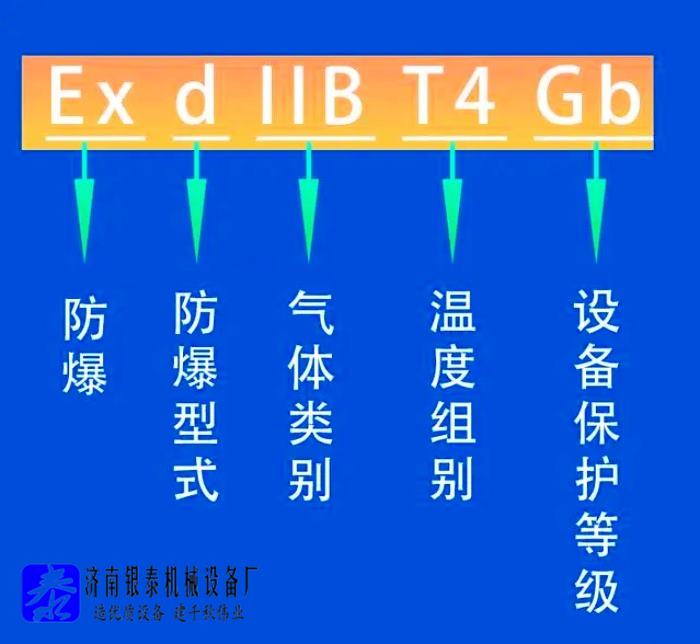

從上圖可以看出,，防爆標志是由不同的部分組成的,，有防爆型式、其他組別,、溫度組別,、設備保護等級等。Ex d IIB T4 Gb 這個標志我們可以解讀為：在氣體環境下使用的隔爆型且溫度組別小于135℃的防爆電氣設備。

注意：這個標志并不是使用在任何的氣體環境,，而是符合IIB的范圍,。可在GB/T3836標準里具體氣體對應的氣體類別,。
