電動升降機工作原理及工作原理圖解

電動升降機是一種以電力為驅動能源的起重機械設備。它廣泛應用于各個行業，如工廠、倉庫、物流中心、醫院、超市等場所。它的工作原理主要通過電動液壓動力系統來驅動舉升機構，實現工作平臺的上升或下降，從而實現人員或物品的升降運輸。
一、電動升降機工作原理
電動升降機的主要組成部分包括電動液壓動力系統、舉升機構和工作平臺。電動液壓動力系統由電動機、液壓泵、液壓閥等組成，通過電動機驅動液壓泵，將液壓油壓力增加，再通過液壓閥控制液壓油的流動方向和流量。舉升機構包括液壓缸、導向裝置、支撐裝置等，液壓缸是實現升降運動的核心部件，通過液壓油的進出控制來實現工作平臺的上升或下降。工作平臺是承載人員或物品的部分，通常由鋼板制成，具有足夠的承載能力和穩定性。

在電動升降機的工作過程中，當需要舉升時，電動機啟動，驅動液壓泵工作，液壓泵將液壓油壓力增加，通過液壓閥控制液壓油的流動方向，使液壓油進入液壓缸的腔體，液壓缸開始伸出，工作平臺上升。當需要下降時，液壓閥控制液壓油的流動方向，使液壓油從液壓缸的腔體流回油箱，液壓缸縮回，工作平臺下降。通過不斷的上升和下降運動，實現對人員或物品的升降運輸。

電動升降機具有結構簡單、操作方便、升降平穩等特點，廣泛應用于貨物裝卸、維修保養、高空作業等場合。同時，為了確保升降過程的安全性，電動升降機還配備了安全保護裝置，如限位開關、過載保護裝置等，以保證操作人員和貨物的安全。

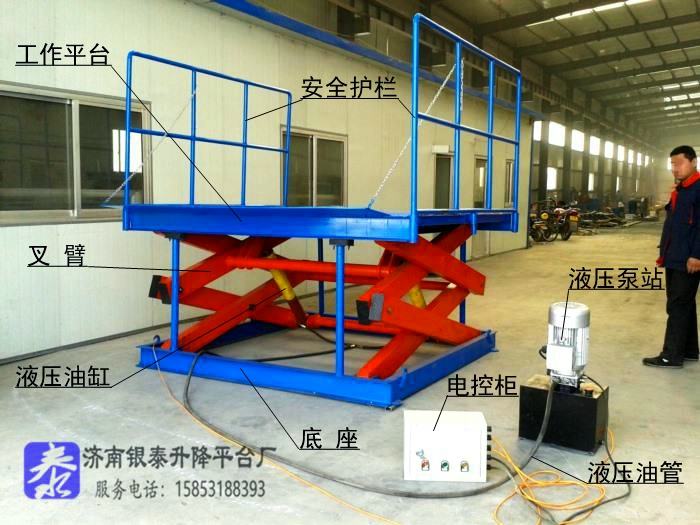

二、電動升降機工作原理圖解
電動升降機由工作平臺、舉升機構、電動液壓動力系統及電氣控制系統組成。工作原理圖解對電動升降機做了分項說明。
1. 電動液壓動力系統：電動升降機的電動液壓動力系統由電動機、液壓泵、油箱、液壓閥等組成。電動機驅動液壓泵工作，液壓泵將液體壓力傳遞到液壓缸中。
2. 舉升機構：舉升機構由液壓缸和舉升鏈條組成。液壓缸是實現升降運動的主要部件，液壓缸內的液體受到壓力作用，使液壓缸伸縮，從而帶動舉升鏈條上升或下降。
3. 工作平臺：工作平臺是電動升降機上承載物品的部分，通過舉升機構的升降運動，實現物品的升降。
4. 電氣控制系統：電氣控制系統包括電氣控制柜、按鈕開關、限位開關等。通過按鈕開關控制電動機的啟停，通過限位開關控制電動升降機的升降高度，保證其安全運行。

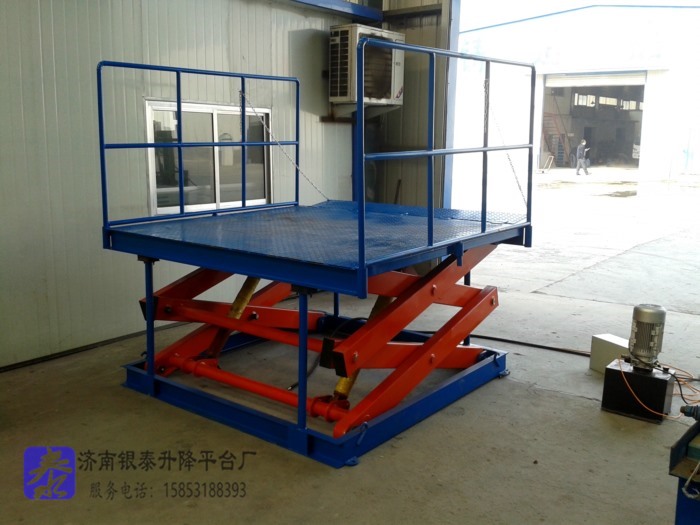

三、電動升降機工作原理圖（下圖）

本文總結：
電動升降機工作原理及原理圖表明：電動升降機通過電動液壓動力系統驅動舉升機構，實現工作平臺的上升或下降，從而實現人員或物品的升降運輸。電氣控制系統確保電動升降機的安全運行。電動升降機具有安全可靠、操作簡便、結構緊湊等特點。它通常由電動機、液壓系統、控制系統等部分組成。電動升降機的使用需要遵守相關的安全規范和操作規程，確保使用過程中的安全。電動升降機作為一種常用的起重機械設備，在多個行業中發揮著重要的作用。它應用大大提高了工作效率，減輕了人力勞動強度，，為人們的工作和生活帶來了便利。
